이트론55에만 있는 냉각수 카트리지 교체에 대한 고찰 본문

아우디 이트론55 (Q8이트론)

이트론55에만 있는 냉각수 카트리지 교체에 대한 고찰

meritocrat 2024. 6. 5. 11:22

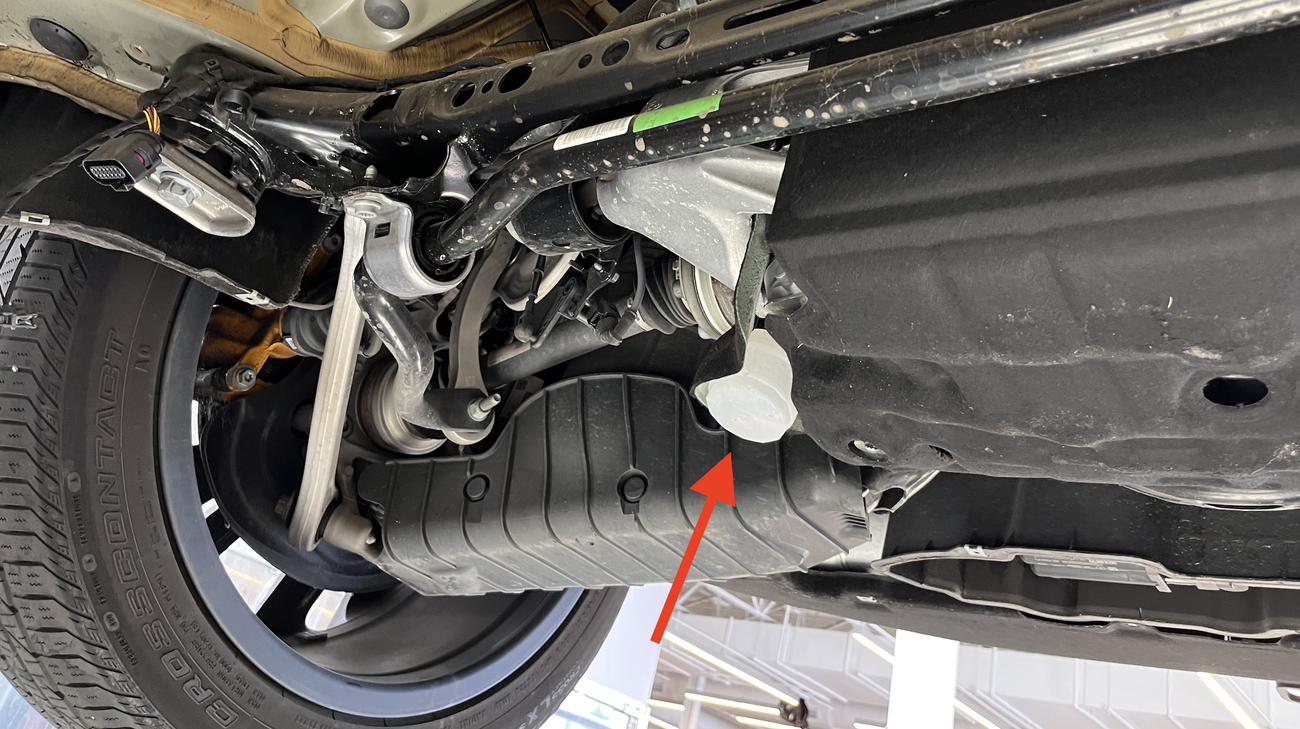

구동축 카트리지에 대해서는 이미 소개를 한 바 있는데,

이 곳에는 냉각수(?) 일부가 쌓이고, 보증기간 내 정기점검때 한번씩 교체다.

(그러니까 냉각수 카트리지는 냉각수를 통째 교환하는 게 절대 아님)



모터 주변부에 냉각을 위해 냉각수가 둘러 싸여 있는데 그 중에 일부가 약간씩 나오는 거임.



영어로는

coolant cartridge
etron reservoir cartridge

이렇게 부르고 있음.


기계적으로는 뭐 그렇다고 하네...

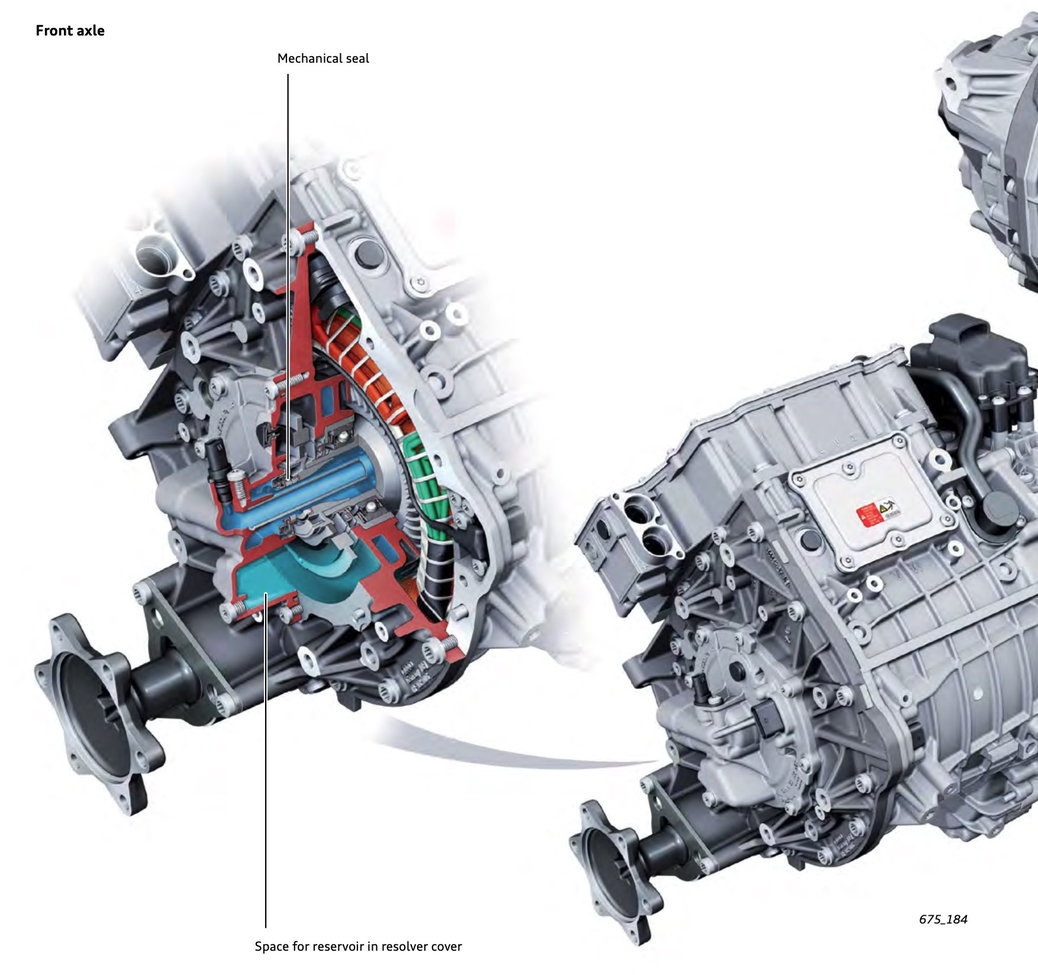

씰이 제 기능을 수행할 수 있으려면 메카니컬 씰 사이의 씰링 간격을 냉각하고 윤활을 해야 하는데,

기계적 씰을 레이저로 에칭하는 이 제조 과정에서 냉각수를 로터 사프트 안으로 밀어 넣게 되어 있고

따라서 소량의 누출을 완전히 방지할 수 없다고 함.

이렇게 빠져나온 냉각수가 일정 공간에 모이게 된다고.



정비 관점에선 냉각수 상태를 보는 정도의 수단이어서 실제 구조도 단순하고

모터 성능에 영향이 없기 때문에 기능적 큰 의미는 없음.

하지만 일단 교체 가격은 사악...



암튼 간에 다른 차량에 없는 재미있는 건데...



참고 글

https://meritocrat.tistory.com/529



이트론55, 두번째 정기점검때 어떤 서비스를 받나

첫번째 정기점검 (1.5만km)때 후기는 아래 링크에 남겨 놨었고... https://meritocrat.tistory.com/30 이트론55는 1.5만km 첫 정기점검 때 어떤 서비스를 받나 전기차 이트론55는 아우디 센터 무상보증 5년 동안

meritocrat.tistory.com



기계적 설명 자료도 참고 https://meritocrat.tistory.com/548



이트론55 앞뒤 모터에 있는 냉각수 'mechanical seal'

아우디 이트론55 2번째(3만km) 정기점검때 냉각수 카트리지 교환 작업이 추가된다고 설명한 바 있다. 관련 글 https://meritocrat.tistory.com/529 이트론55, 두번째 정기점검때 어떤 서비스를 받나 첫번째

meritocrat.tistory.com

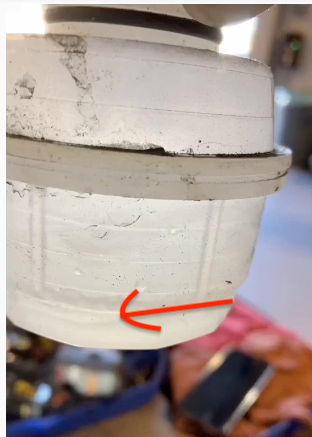

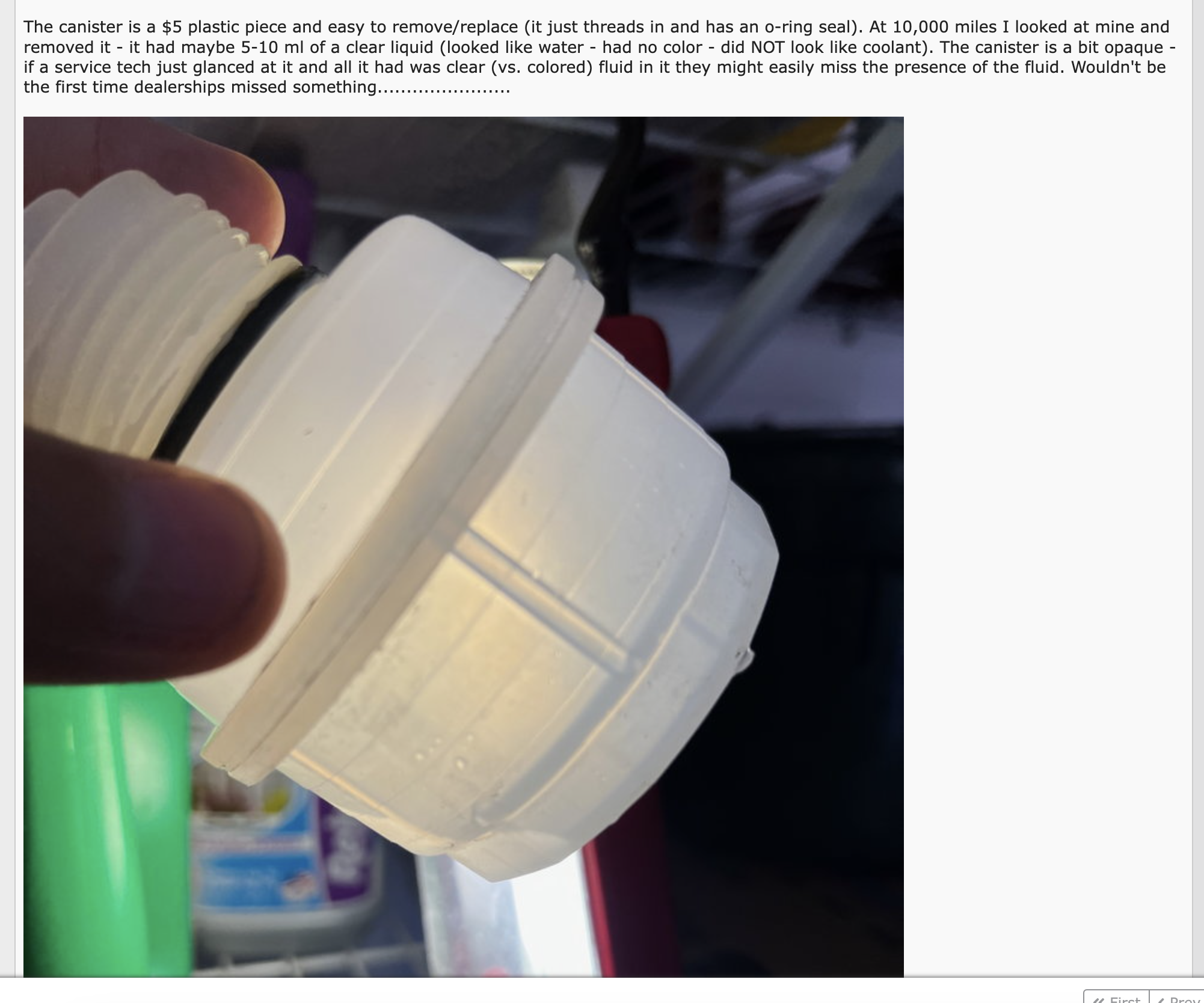

해외 사례를 보면 알겠지만 실제 1만 마일 주행 후에 이 정도

약 5~10ml 정도의 액체가 쌓여 있고, 문제가 없는지 정도를 확인하게 된다.

재미있는 건 육안으로 볼 땐 심지어 냉각수 같지도 않다고 함. 왜 쌓이는 거지 흠...












자자... 그런데 이트론55나 이트론50에만 있는 장치가 돼 버린 듯 하다.

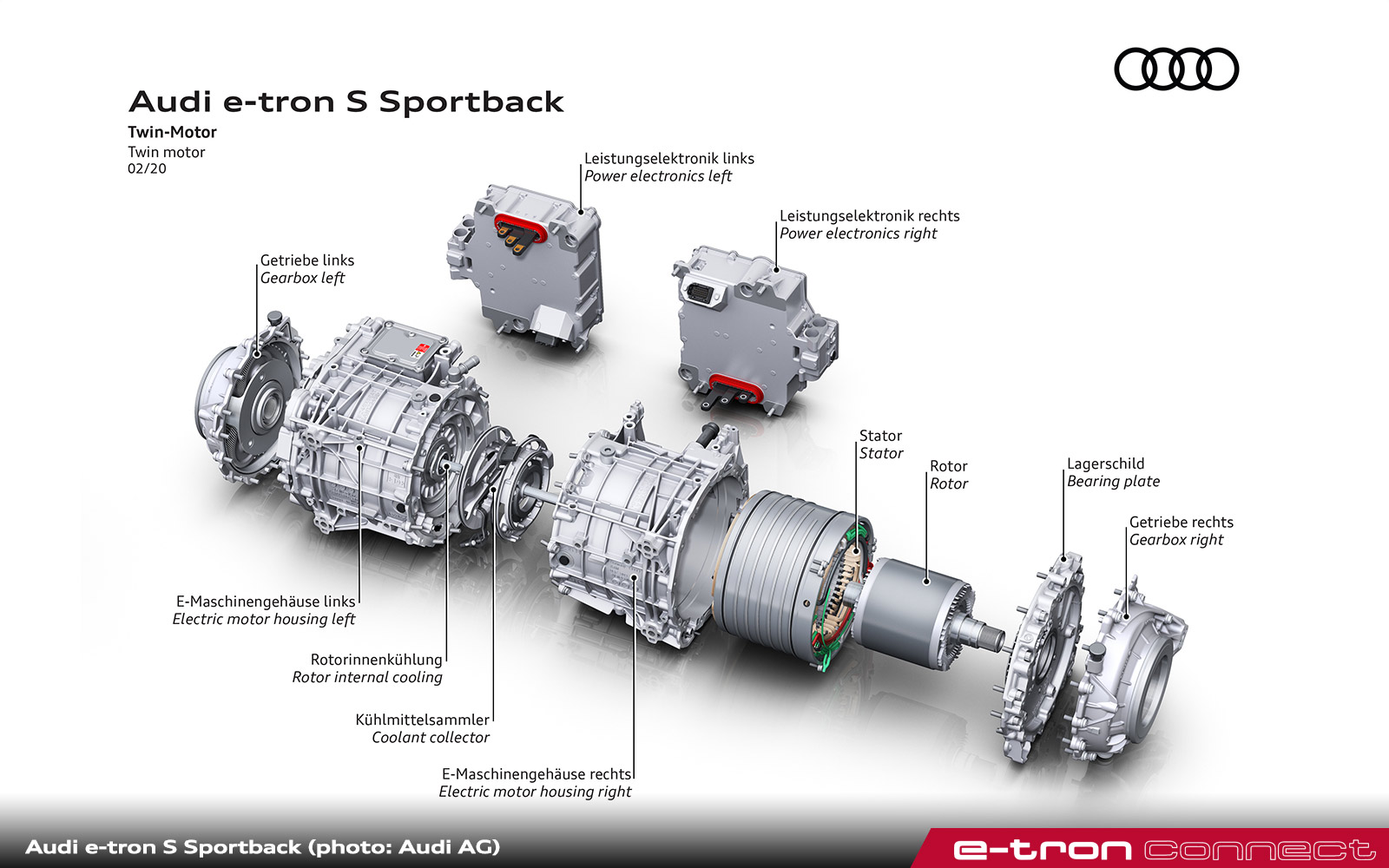

이트론S(트라이모터 버전)와 이트론GT 차량에는 이 냉각수 구동축 카트리지가 없다는 것.

(이렇게 되면 Q8이트론에도 없을 가능성이 높음)

심지어 아우디 공식 딜러사들 센터 직원들조차도 오락가락 하는 듯 ㄷㄷ



그리고 이트론S나 이트론GT 오너들 계정에 카트리지 교환이라는 쿠폰이 떡 하니... 아우디 코리아 일 안하네.

있어야 교환을 하지 ㄷㄷ

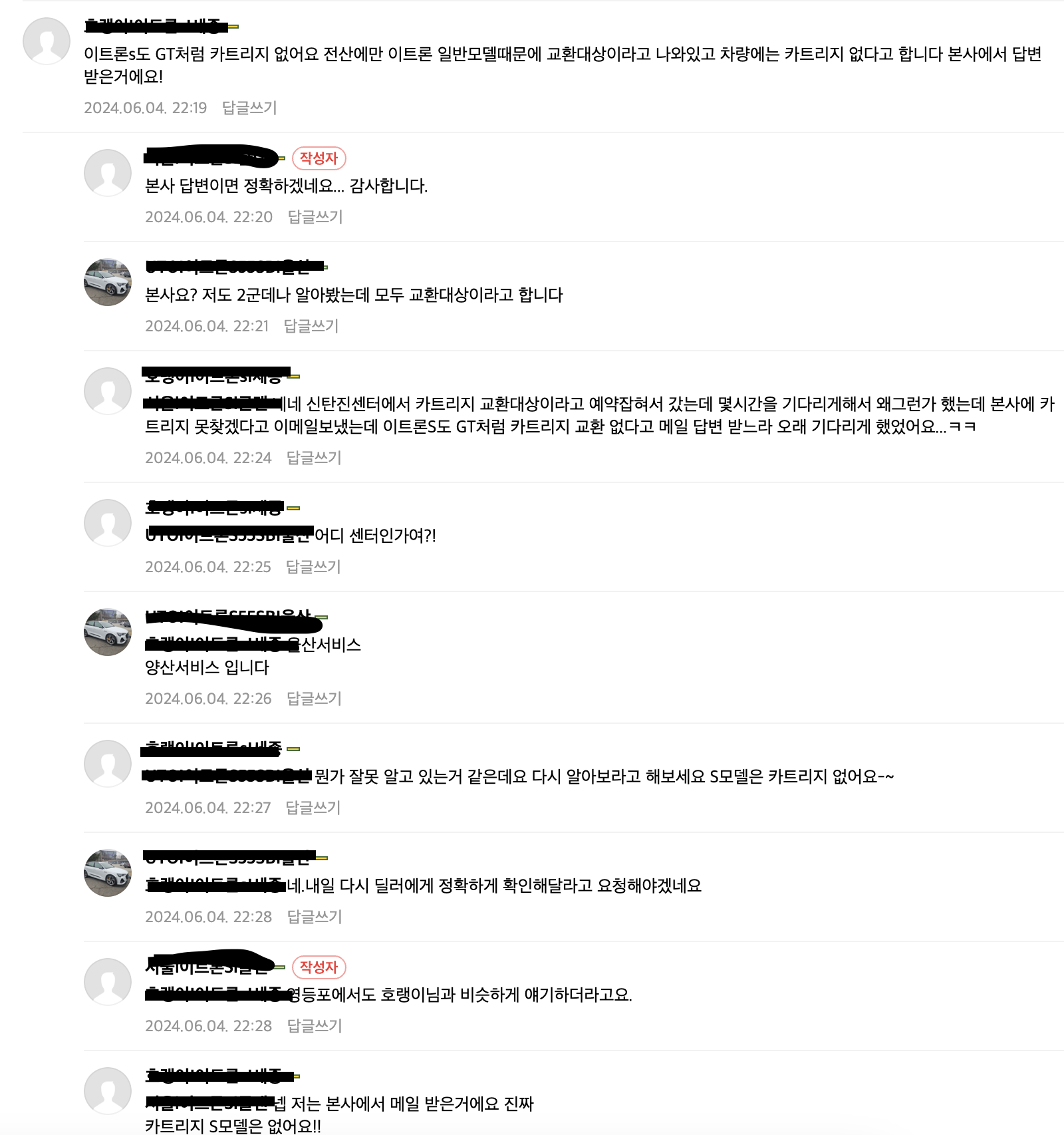

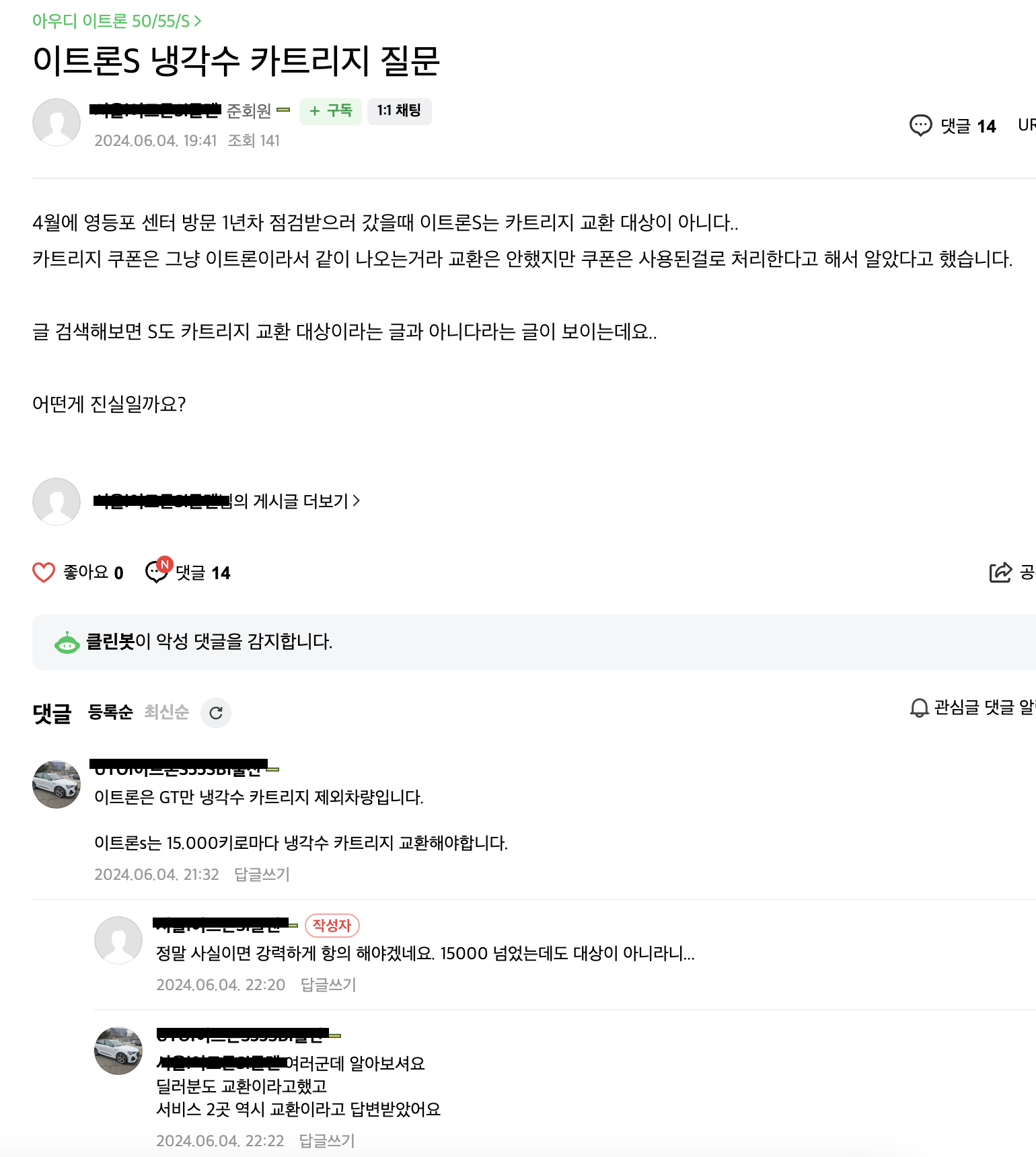

그래서 이렇게 커뮤니티에도 혼선 있는 게시글이 나온 것 같다.







암튼 간에, 결론인 즉

1. 이트론S와 이트론GT에는 냉각수 카트리지 교체라는 개념이 없음.

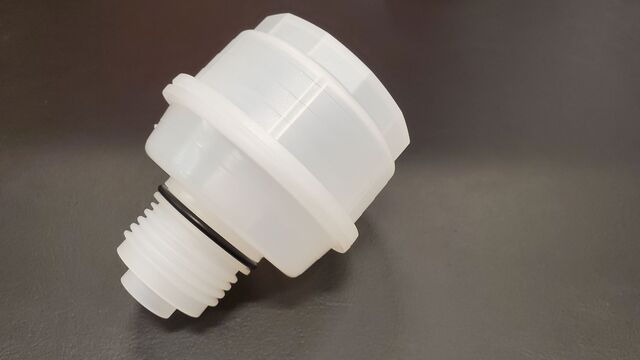

2. 플라스틱 통과 오링 정도로 구성된 단순한 구조이고 차량에 문제가 없으면 거의 쌓이지도 않아 교체의 실익도 없음.



이트론55 오너들은 참고하시길 바란다.



Meritocrat @ it's electric
